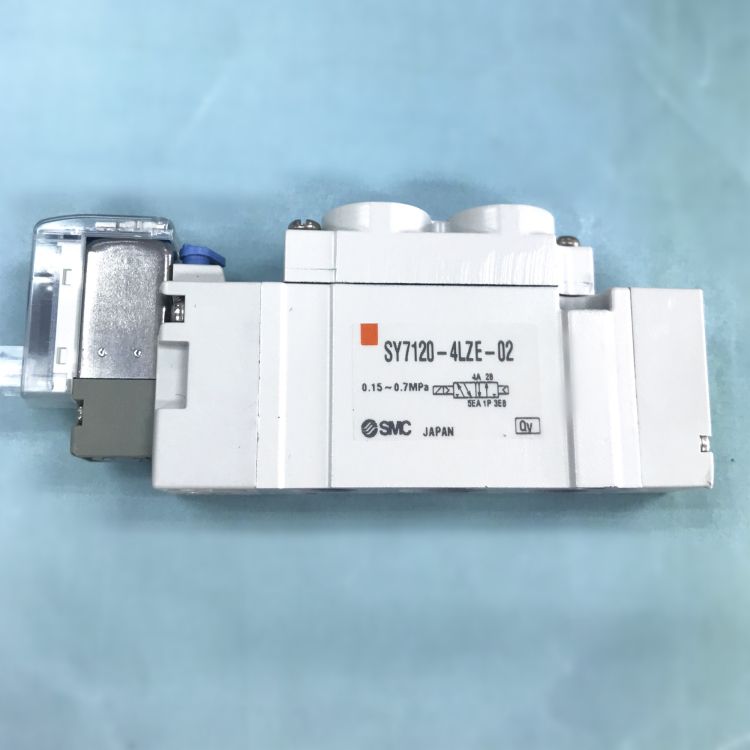

凡宜SMC电磁阀SY7120-4L2E-02

电磁阀一般分为直动式电磁阀和先导式电磁阀。

（1）、直动式电磁阀：直接利用电磁力推动电磁阀阀芯实现气路之间的通断；

（2）、先导式电磁阀：则是在电磁力的作用下先打开先导阀，使气体进入电磁阀阀芯气室，利用气压来推动电磁阀阀芯，实现气路之间的通断。

电磁阀有几个气路就是几通，阀芯有几种位置就是几位，如：2位3通

SMC五口二位电磁阀改三口二位电磁阀的方法

使用塞子堵住B和EB口，此时变为三口二位电磁阀，阀仕样为常闭型

P进气口      A出气口      EA排气口

使用时回旋锁打在lock档位，处在自由状态中。

使用方法

P口与气缸相连接，通入的气体压力在150~700Kpa范围内，具体通入的气体压强，可以根据现场对空气锤振动力的大小来进行调节，但是不能超过电磁阀规定的压力范围；

A出气口与空气锤通过快速接头和气管相连接；

EA口可以不接，但是建议加装消音的，这样不仅可以降

低噪声，也可以阻止灰尘等杂物进入电磁阀内损坏阀体，提高了电磁阀的使用寿命。

由于从气缸内排出的压缩空气会含有冷凝水，而大量的冷凝水会造成电磁阀的动作不良，所以为保证电磁阀能长久的正常工作，建议在气缸与电磁阀P口相连接的过程中加装空气调理组合，以减少压缩空气里面的冷凝水，使空气变的干燥，加强电磁阀的使用寿命。
